洁净空调技术除了满足洁净厂房的温湿度要求外，对室内的微粒子含量、气流、压力等也控制在一定范围内。该技术在我国是20世纪60年代中期开始发展的，随着工业生产、医疗事业、高科技的发展，其应用范围越来越广泛，而且技术要求也更为复杂。目前它的代表性应用主要是在微电子工业、医药卫生及食品工业等。针对洁净厂房的空调设计流程，笔者以文登市中心医院洁净厂房的空调设计为例总结了以下几点。
1、设计概况
本工程设计范围为文登市中心医院洁净厂房空调设计，项目为旧项目改造工程，由办公室改造为洁净厂房。洁净度为C级，换气次数≥30次/h。其中准备间及质控间为全送全排，培养室的生物安全柜按300m3/h排风量计算，其他房间为全送全回。
2、主要设计气象参数
3、空调房间或区域的设计参数
4、空调系统的划分与组成
各系统的设计计算数据：
5、送风量的计算
送风量=房间体积*换气次数=472.36m3*30次/h=14170.9m3/h
考虑到风管和设备的漏风量，送风量*1.1倍系数=15588m3/h
6、排风量的计算
排风量=各个房间的排风量之和=825.8m3/h+694.8m3/h+300m3/h*6=3320.6m3/h
7、新风量的计算
因为送风量*10%=15588m3/h*0.1=1558.8m3/h＜3320.6m3/h（排风量）
所以新风量=3320.6m3/h
新风比=新风量/总风量=3320.6m3/h÷15588m3/h=21.3%
8、夏季制冷量、加热量计算
取夏季设计温度24℃，相对湿度55%。
查焓湿图，计算得到夏季制冷过程状态点：
夏季制冷量=送风量÷3600*1.2*（IC-IL）
=15588m3/h÷3600s/h*1.2kg/m3*（57.57kj/kg-38.40kj/kg）=99.58kW
夏季加热量=送风量÷3600*1.2*（IO-IL）
=15588m3/h÷3600s/h*1.2kg/m3*（45.6kj/kg-38.40kj/kg）
=37.41kW
9、冬季加热量、加湿量计算
取冬季设计温度20℃，相对湿度55%。
查焓湿图，计算得到冬季加热过程状态点：
冬季加热量=送风量÷3600*1.2*（IM-IC）
=15588m3/h÷3600s/h*1.2kg/m3*（41.6kj/kg-30.69kj/kg）
=56.67kW
冬季加湿量=送风量*1.2*（dO-dM）/1000
=15588m3/h*1.2kg/m3*（7.9g-6.47g）÷1000g/kg=26.7kg/h
10、空调机组选型
AHU-1系统为C级生产区及其辅助区洁净空调系统，采用直膨式空调机（热泵型），表冷段及加热段相同，夏季表冷段采用四通阀切换为冬季的加热段。为了降低夏季送风的相对湿度，采用电加热提升送风温度。净化空调系统的送风、回风的启闭连锁，连锁顺序按《洁净
厂房设计规范》GB50073-2013规定执行。
11、空调系统的噪声控制

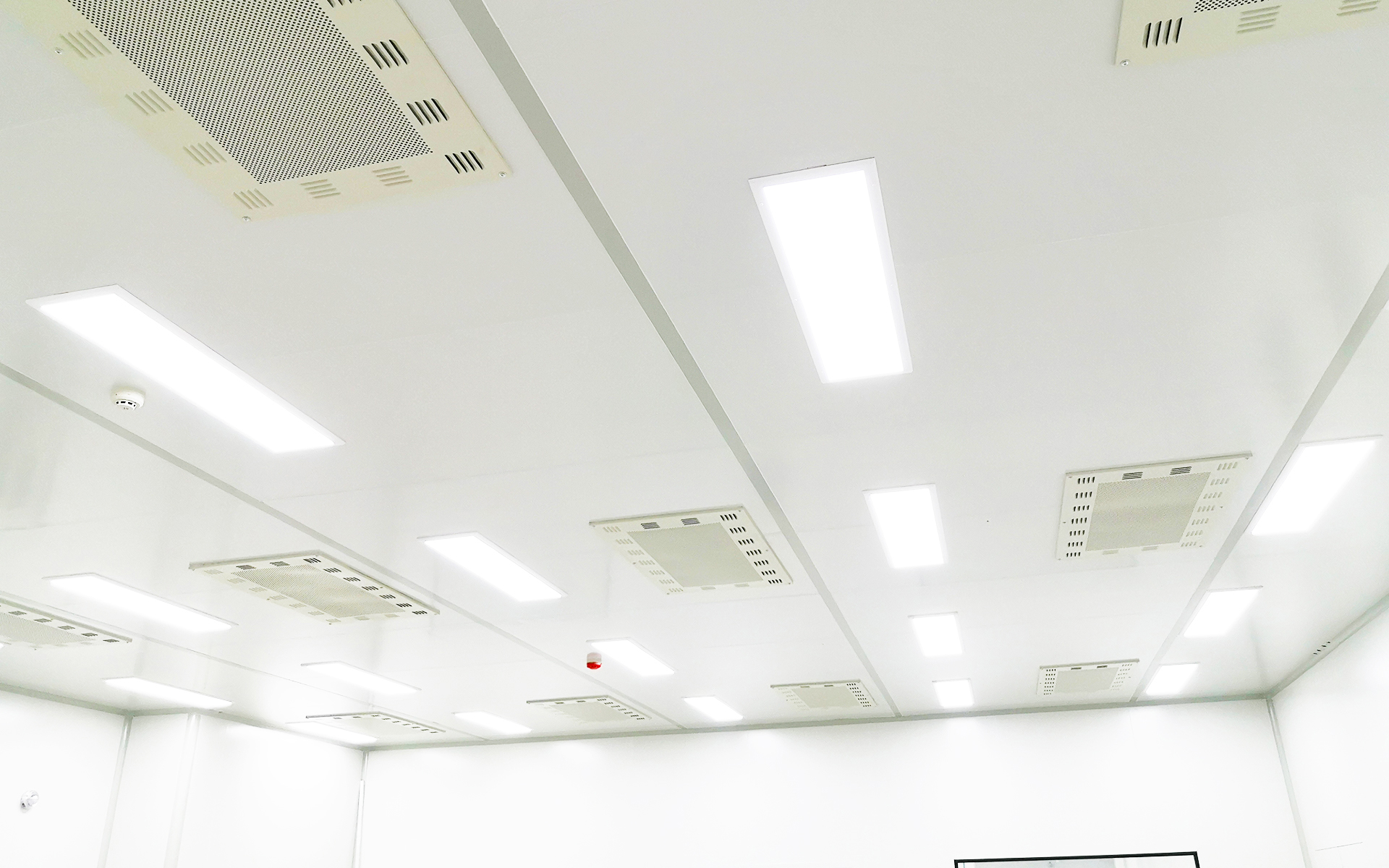

送风系统高效过滤送风口及控制风速进行消声；回风系统利用消声器进行消声，以满足规范要求；排风系统通过控制风速来满足消声要求。
12、AHU-1系统形式和气流组织
AHU-1净化空调系统采用全空气、定风量、定新风集中式空调系统。洁净区空气经过初、中、高效过滤后送入室内，产生有害气体的工序设排风系统。为了防止室外空气倒灌，洁净区的排风采用中效过滤排风机组将室内空气排至室外，气流组织为上送风下回风的气流组织形式。
13、冬季加湿
冬季加湿采用电极式加湿器，加湿量：26.7kg/h，功率：22kW，设备安装及配管由厂家负责。加湿器金属容器，必须进行可靠的接地。供水管上的电磁阀与位式调节器控制电极的电源进行连锁。加湿器的底部应设排污管，并安装阀门，就近排至地漏。
14、房间压差控制
不同等级的洁净室以及洁净区与非洁净区之间的压差，应不小于10Pa，洁净区与室外的压差，应不小于10Pa，洁净区排风的房间与其周围洁净区房间保持相对负压。为维护房间压差，洁净区内回（排）风口应装设阻力为5Pa的空气阻尼层。
15、洁净区房间消毒
洁净区消毒方式选用臭氧消毒，臭氧量：50g/h，功率：1.5kW。由臭氧发生器经送风管道输送至空调系统或各房间，设备安装及配管由生产厂家负责。
16、节能设计专项说明
进行了热负荷和冷负荷计算，并以此作为选择末端设备、确定管道直径的基本依据。总供水管及热媒入口处均设置冷、热量计量装置。
17、空调设备联锁关系
感烟探测器作用后，在烟感器自动报警及消防联动控制下，防火防烟阀控制电源（DC24V）机构动作，阀门自动关闭，空调风机关闭，排风机组关闭。送风、回风和排风系统的启闭应联锁，联锁程序为：先启动送风机，再启动排风机，关闭时联锁程序应相反。
18、结语
以上为洁净空调设计关于冷负荷、热负荷、加湿量的简要计算过程。对室内微粒子数量的控制主要通过初效、中效、高效过滤器来实现，对送风量、回风量、排风量以及新风量的分配主要通过风量调节阀来控制。洁净空调的精确控制还需要增加自控系统，根据室内反馈的温度、湿度、风量、风压随时对空调设备进行调节。随着社会生产对洁净厂房需求的日益广泛，洁净厂房空调设计的发展空间会越来越广阔。
