随着中国大力发展以显示屏、芯片为代表的半导体制造业，其配套的洁净厂房建设行业也随之发展起来。作为工艺设备供电载体的配电母线槽，不仅重量较大、安装困难，其运行安全以及供电的稳定性，更是生产设备正常运行必不可少的前提条件。所以，在洁净厂房建设工程中，做好配电母线支吊架的安装工作，保障其施工进度和质量，是非常重要的一步。这里以优质大型洁净厂房项目为例，从安装准备、安装调整两个阶段，对几种常见配电支吊架的安装进行了重点介绍，以期为其他洁净厂房项目提供参考，为中国高端制造业的发展提供助力。
1、背景
该项目位于长三角地区，以生产显示屏幕为目的，是当时世界上最大的10.5薄膜晶体管显示器件生产线。因其项目工期紧、项目总投资大，设计服务由国内知名设计单位提供，以保障工程功能的实现。
该项目最大的1#建筑，单层建筑面积约10万m2，包含建筑、机电、工艺等多个标段。工程量最大的当属洁净室安装工程，仅各型号配电母线槽的数量就达到了16000多米，这对工程质量和进度都有着极大的要求。为保证配电母线的安装进度和工程质量，项目施工团队对各分项工程均进行了严格要求，特别是配电支吊架的安装工作。
2、安装前的准备工作
2.1资源准备
资源准备主要体现在两个方面，即人力资源和物料资源。首先，应配备足够的专业技术人员及安全、质量监督人员，满足项目的技术支持和质量保证要求。其次，应根据项目进度计划，制定合理的采购计划，保证支吊架安装的材料、工机具等及时到位。
2.2技术准备
在项目团队成员确定后，对所有参与人员进行项目总体交底、设计交底、技术交底、项目管理交底以及安全交底等工作，确保项目成员对项目足够熟悉并在技术、管理方面的能力符合要求。此外，专业技术人员还应加强对参与施工作业的一线人员进行多次施工技术交底，直至熟练掌握，以确保其按照操作规程进行。
2.3图纸准备
应根据设计所提供的图纸，由BIM团队在空间上进行深化，避免不同管线路径上的冲突。

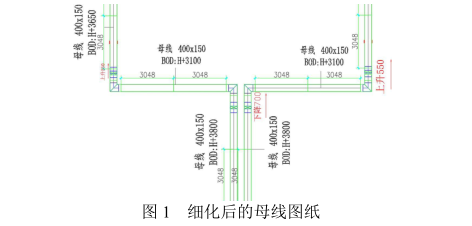

BIM团队确定管线标高和基本走向后，由各专业工程师进行核实并进一步细化，显示出关键结构的位置，方能交给施工班组进行支吊架的预制和安装。以插接段母线路径为例，细化后的图纸要能够直观准确的显示出母线槽爬升段、转弯、插接口位置，并标注这些位置的标高、距离可作为参考物（如柱子或者墙壁等）的准确数值，方便施工班组预制或安装母线支吊架时的计算，同时可以避免母线接头、母线插接口恰巧出现在支吊架横担的位置，防止产生安全隐患或插接口无法使用的情况。
2.4现场测量并确认
支吊架制作安装之前，我们需要依据深化、细化后图纸上的母线路径，判断出母线支吊架的种类、位置，并在施工现场确定具体尺寸。具体有以下确认内容：
1）确定现场基准线。
2）确定现场轴位和轴线。
3）根据图纸，在现场确定出母线实际走向的路径。
4）确定每段母线的底标高，即支吊架横担的上标高。
5）确认需要下料预制的支吊架各组成部分的尺寸。
2.5母线支吊架的预制
通过受力计算，选择合适的型钢、丝杆和连接件、固定件，并结合现场测量出来的数据，对型材和丝杆进行裁切，然后将截取的尺寸合适的型材进行组装。支吊架的组装尽量采用机械连接，避免焊接，局部必须采用焊接的地方，应使用镀锌或镀铬自喷漆在焊口及切口处进行修补，以达到防腐和不产尘的目的。
根据支吊架的材料组成和支吊架的实际作用，大致可分为普通双杆通丝吊架、型钢固定吊架、抗震支架、龙门架和弹簧支架等常见类型，以下做简单说明。
1）普通双杆通丝吊架：通丝吊架由通丝吊杆、C型钢（或角钢）和相应的固定件、连接件组成。通丝吊杆作为左右两侧的吊杆，C型钢（或角钢）作为承重的横担，丝杆穿过型钢的孔洞并通过垫片后，使用螺栓紧固。
2) 型钢固定吊架:型钢固定支架可以选用C型钢机械连接或者角钢焊接制作，这里我们选择C型钢机械连接以避免动火作业。与普通支架不同之处在于，除了横担采用C型钢外，两侧的吊杆同样选用了C型钢代替，从而起到了牢固防晃动的作用。在型钢与型钢连接处，通过90度角连接件(型连接件)，用螺栓紧固。若是多排母线水平并行在某一区域通过，则可以简单优化为两侧由C型钢加中间通丝吊杆的制作方法，如此可节省一部分材料。
3) 抗震支架:抗震支架是由吊杆、斜撑、横梁、连接件等构件组成，通过膨胀螺栓与建筑结构进行固定。抗震支架主要是用来在地震发生时，通过抗震斜撑抵抗和缓解水平地震力，防止水平方向管线等构件与建筑结构产生相对位移,避免悬挂构件变形、坍塌。

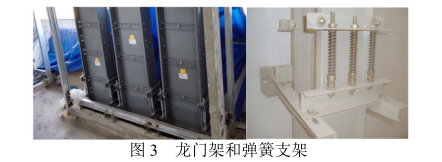

4)龙门架和弹簧支架:母线槽在管井中安装需要使用槽钢和方钢焊制龙门架。具体制作为以方钢为主框架、槽钢为横担，通过电焊焊接制作。弹簧支架由于要求较高，一般由母线厂商提供成品，效果图如图3所示。
此外，还有“一”字型、“L”型和“T”字型等几种型式支架，由于在该洁净厂房中并不常用，这里不再说明。
3、支吊架的安装及调整
3.1母线支吊架的安装
母线直线段水平敷设时，支吊架间距一般为2m~3m，可根据母线重量或者现场实际情况适当增加母线支吊架密度。母线在管井中沿墙垂直固定时，使用龙门架。在建筑楼板上母线垂直安装需要使用弹簧支架支承在龙门架的槽钢横担上。母线的拐弯处以及与低压柜连接处必须增加支架。垂直敷设的母线，当进低压柜及末端悬空时，应使用支架固定。母线支吊架安装不仅要位置准确、横平竖直、固定牢靠，在成排安装时还应排列整齐。
1)双杆通丝吊架、型钢固定架和抗震支架安装步骤如下:
(1)支吊架膨胀螺栓固定:根据母线深化细化后图纸确认的母线路径，测量出较准确的支架位置。在已确定的位置上钻孔，然后固定好安装支架的膨胀螺栓。

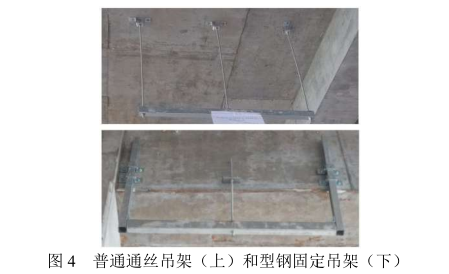

(2)母线吊架固定安装:为保证能够承载足够拉力,预制好的支吊架是不能直接固定在楼顶或者井格梁上，需要通过固定连接件来完成这一过程。常见的固定连接件有:L型挂件、型钢扣件和型钢底座等其使用方式如图4所示。

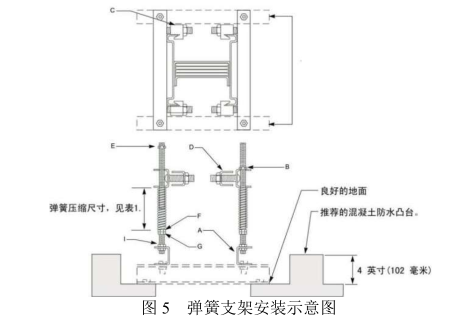

2)龙门架及弹簧支架的安装：龙门架的组成材料相对较重，故而一般是在施工现场加工焊制而成。龙门架的两侧一般采用10#~12#方钢上下贯通，通过型号合适的牛腿固定在地面或楼板上。横向支撑采用6#~10#槽钢焊接在两侧的竖向方钢上，且横向支撑的间距不应大于4.5m。弹簧支架的安装是在龙门架的横向槽钢支撑以及竖向母线槽安装完毕之后进行，如图5所示，先将竖直吊架组件(图5，A)固定在槽钢支撑或者符合条件的地面上，拧紧上螺母(图5,B)，把吊架固定夹(图5，C)固定到母线侧面后拧紧螺母，再把上螺母拧回到杆的顶部。整个母线安装完成后，所有的弹簧长度应尽量保持一致，误差不超过3mm，弹簧弹力为(G+F)kg。
3.2母线支吊架的调平调直
在支吊架安装完成后，由于现场测量误差以及施工过程中可能出现的一些误操作，需要整体对母线支吊架进线调平调直，从而更好的为母线安装带来便利。调节支吊架的平直度时，可以选用激光水平仪，通过自动调整，以激光线作为水平或竖直参考线。若误差过大，激光多处被遮挡，可先用尼龙线在支吊架一侧拉一条直线,依次测量每副支吊架横担与此尼龙线的水平和垂直距离,然后通过调节横担固定螺栓的位置来调节母线支吊架的标高。
3.3母线支吊架的二次调平调直

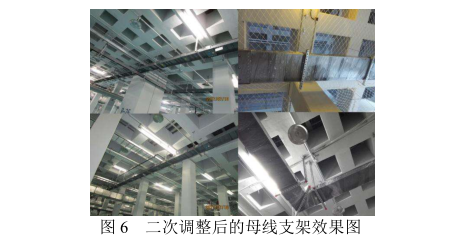

虽然在母线槽安装之前,母线支吊架经过了多次的调平调直,但仍然可能在母线安装后整体出现歪斜情况。比如，在安装母线槽的过程中，可能会对母线产生碰撞，由此引起母线支吊架的歪斜;在母线槽及母线弯头、法兰连接时，可能会出现微小的偏差;也可能在整条母线安装结束后，整体上有一定倾斜。所以，我们需要对母线支吊架再一次做出调整。但是在母线及母线支吊架调平调直时,严禁出现粗暴的敲击、撞击或是其他不当行为，应当采用适中且缓慢增加力度的方式，对母线及母线支吊架进行相关操作。
4、结语
或许在整个洁净工程项目中,配电支架的安装是微不足道的一部分，但前人经验告诉我们，“千里之堤，溃于蚁穴”。因此，做好配电支架的安装工作，便是防止工程项目“蚁穴”的发生，确保该工程项目这一“千里大堤”的项目目标的实现。经实践证明，从项目开始至竣工结束,该项目的母线槽安装全过程均未发生质量、安全事故，也未曾发生返工、返修等不良结果。通过对以上内容的分析，希望可以为其他类似项目提供参考，又好又快的完成工程项目建设。
