工程概况　

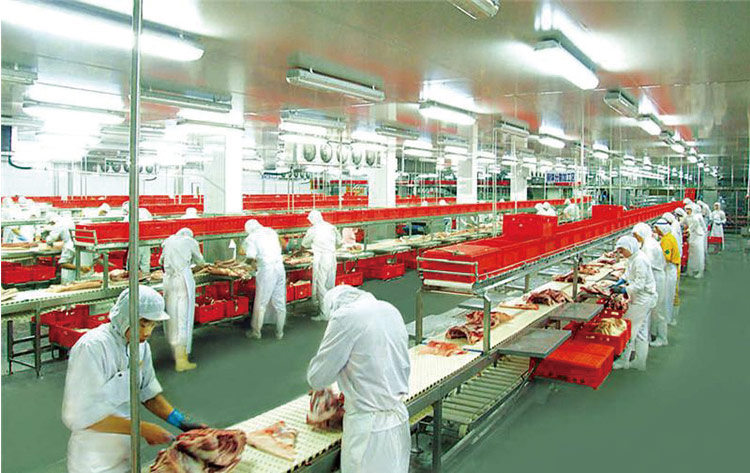

本工程建设地点位于天津市东丽经济开发区。 综合生产车间结构形式为钢筋混凝土框架结构，建筑耐火等级为二级。生产火灾危险性类别为丙类。该车间占地面积约为7478平方米，建筑面积约2294140000平方米，其中地上部分为三层和局部四层，其建筑面积约为22828平方米，地下部分为一层，其建筑面积约为112平方米。该车间主要进行肉制品的生产加工，生产区域划分为生区和熟区。首层和三层作为生产区局部办公区；二层为生活区；局部四层为生产区。

设计依据及设计参数

1设计依据

业主提供的技术条件及要求。

《采暖通风与空气调节设计规范》GB50019--2003；

《民用 建筑供暖通风与空气调节设计规范》GB50736--2012;

《通风与空调工程施工质量及验收规范》GB50243--2002；

《建筑设计防火规范》GB50016--2006；

2主要室外设计参数

供暖室外计算温度 －7℃；

冬季室外平均风速 2.4ｍ/ｓ；

夏季空气调节室外计算干球温度33.9℃；

夏季室外平均风速 2.2ｍ/ｓ；

夏季大气压力1005.2pa；

冬季大气压力1027.1pa；

最大冻土深度580㎜

3主要室内设计参数

办公区及生活区冬季室内设计温度20℃；

办公区及生活区夏季室内设计温度27℃。

供暖系统

本车间生活区及办公区在冬季采用 低温热水地板辐射采暖形式进行供暖，热源由车间二层设备间内的汽水热交换机组提供，汽源来自厂区内蒸汽锅炉房提供的0.6ＭＰａ饱和蒸汽。 经热交换后产生的40～30℃热水作为供暖热媒。汽水热交换机组循环水泵采用压差控制变频调速，蒸汽进口设置电动调节阀，可根据负荷的变化调节蒸汽流量。敷设于吊顶内的水平管和立管全部采用热镀锌钢管，丝扣连接。热镀锌钢管在距地200ｍｍ处做钢塑转换，至分集水器前管材为PE—X（除注明外均为De25X2.3）。室内地盘管为pe—x管，管径均为Ｄｅ20Ｘ2.0。分集水器选用铜质成品热媒分配器。阀门均采用铜阀门。

与其它供暖方式相比较，地板辐射供暖方式有如下优点：

1、热效率高，热量集中在人体受益的高度内，室内设定温度即使比传统供暖方式低2—5℃， 也能使人们有同样的温暖感觉，所以温差传热损失会大大减小；

2、热媒低温传送，在传送过程中热量损失小，热效率高；

3、与其他供暖方式相比，节能幅度约为20％。

4、在所有供暖方式中，地板辐射采暖给予人体的舒适度为最高。

排烟通风系统

（一）排烟系统

本车间建筑耐火等级为二级，生产火灾危险类别为丙类。根据《建筑设计防火规范》，丙类厂房中建筑面积大于300平方米的地上房间以及建筑中地上长度大于40ｍ的疏散走道需要设置排烟系统。由于不具备自然排烟条件，本车间内所有需要排烟的区域均设置机械排烟系统。车间按竖向分区的原则共划分为20个防烟分区，对于空间较大的房间和较长的内走廊设置挡烟垂壁。每个系统的排烟量按最大防烟分区面积乘以120㎡/ｈ计算。

排烟系统共有3个。排烟风机置于屋顶。排烟风管由热镀锌钢板制作。排烟系统的板式排烟 口为常闭状态，在火灾发生时由消防控制中心打开火灾发生防烟分区的板式排烟口，连锁启 动该系统的排烟风机。同时，关闭该区域的排风系统，保留送风系统作为排烟的补风。当排烟温度超过280℃时，排烟口自动关闭。当排烟风机入口排烟防火阀超过280℃自动关闭时，排烟风机停止运行，同时连锁关闭送风机。消防排烟系统补风由车间通风系统提供，火灾发生时由消防控制室自动关闭排风系统。

（二）通风系统

由于工艺方面的原因，本车间内的生产区域湿度很大，因此，该区域的通风风量在计算时， 换气次数均在12次/小时以上，而某些工段的换气次数甚至可以达到30次/小时。由于通风量较大，采用全热回收新风机组为车间补充新风。机组置于屋顶，送排风管道采用无机玻璃钢保温风管，送风口采用温控球形风口，当送风的气流温度与室内温度需要随着季节的变化而变化时，球形喷口能使送风气流向上（送冷风）或向下（送热风）偏移运动，以达到快速实现气流均匀混合的效果。送排风系统全部通过竖井排出屋面，机组送排风机采用变频调速控制。为便于调节，每个房间的送排风支管上设置电动凋节阀，可根据需要开启或关闭该房 间的送排风 。

车间内的卫生间换气次数取12次/小时，采用专用风机（置于屋顶）和单独排风系统，将卫生间的废气排至室外。排风口后端的风道上面均设置止回阀，避免废气倒流。

车间的生活区及办公区部分，按照甲方的要求进行局部通风，换气次数取3～5次/小时，采用单独风机（置于屋顶）和单独排风系统，将这些区域的废气排至室外。

空调系统

（一）本工程空调系统分为三种形式：

办公和更衣等房间采用两管制风机盘管空调系统夏季供冷，供同水温度7～12℃，冷源由厂内制冷站提供。冬季供暖采用地板辐射采暖系统。

四层实验室舒适性空调采用风冷模块变频多联空调系统，室外机置于三层屋顶，室内机采用嵌入式四面出风天井机。

四层洁净实验室采用全空气空调系统，冷源南风冷热泵机组提供，热源由车间内蒸汽管网提供0.6ＭＰａ的饱和蒸汽。

（二）实验室洁净等级分别为千级、万级、10万级，不同洁净等级房间共用一套空调系统。 空调系统采用全空气系统，吊顶高效风口送风，万级及以下等级房间下部阻尼风口回风，千级房间采用地板回风口回风。

净化系统空调机组采用组合式空调器，安装于三层屋面。组合式空调机组冬季由车间蒸汽管 网提供压力为0.6ＭＰａ的饱和蒸汽为热源，夏季冷源由机组配置的风冷冷凝机组提供。设吸顶式通风器将净化区渗漏空气排出室外，由金属软管引至外墙半球形防雨百叶排出室外。
