随着社会的发展，物质生活水平的不断提高，生产技术不断创新发展，不仅员工对生产车间的作业环境舒适性要求越来越高，而且工业产品对空调系统的要求也越来越高。尤

其是工业建筑中的恒温恒湿仓、洁净厂房，空调系统中的温度、湿度、洁净度对产品的合格率起到决定性作用。所以针对不同的生产区域，冷源方式、末端空调形式及洁净设计尽不相同，冷源的选择和空调的末端设计就显得尤为重要。

1空调系统选择

在选择之前，需要了解电子厂房和空调区域的特点和工艺要求，需要和业主经过深入沟通，了解建设单位要求，如冷源方式、温湿度要求、洁净度要求、洁净车间换气次数、

室内发热源（电热功率和电动功率）、湿度控制方式、工作时间段、车间人员、吊顶形式、工艺废气量及其他特殊要求。

工业电子厂房因工艺生产条件较复杂且特殊，如从建筑面积大小划分，有小的办公房间、有大的生产车间；从工作人员数划分，每个生产区域人数尽不相同，且有的大的生产

车间作业人数少；从空调使用时间段划分，洁净车间需全年制冷，生产车间冬季可能不制冷，还有的车间需要24小时制冷。针对上述各种复杂情况，就需要充分了解业主的需求和各生产区域空调使用要求，才能有的放矢，设计出合适的空调系统。

本项目地处广东省惠州市，为夏热冬暖地区，全年供冷周期长，几乎全年需要供冷，为节约能源，经过空调负荷和方案经济性对比分析，最终整个园区主要采用中央空调系统：

电动压缩式冷水机组+末端空气处理设备+风道系统+冷却水循环系统（冷却塔）。另外有特殊要求的区域，采用分散式空调系统，如24小时独立使用要求的注塑后加工区，

设计了一套风冷模块冷水机组空调系统，冷冻水管共用，采用阀门来进行切换；电气相关较分散的房间采用分体空调系统。

2空调系统的末端设计

依据业主的工艺需求和现有设计条件，根据生产工艺的环境要求及厂房布局，针对不同的区域分别设计降温空调、恒温恒湿空调、净化空调系统，空调末端设计方式具体如下。

（1）对于未设空调系统的生产环境按工艺要求设置区域降温及工作人员的岗位送风系统，局部均采用风机盘管送风或分体空调系统。

（2）对于夏季以降温为特征的舒适性空调和工艺性空调，厂房区域能提供专用空调机房，则采用全空气空调系统，空气处理流程如下：室内回风与室外新风混合→粗效过滤→中效过滤→表冷器→风机→空调房间，作区气流组织形式为上送上回方式，空气处理设备采用组合式空调机组。

（3）厂房区域不能提供专用空调机房，降温空调系统采用吊顶式空调机组+新风系统。

（4）恒温恒湿空调系统主要用于恒温恒湿仓、IC仓及SMT重点保管区，采用全空气空调系统或恒温恒湿空调机组。

（5）厂房内的辅助生产办公区及生活区均采用风机盘管+新风空调系统，新风机组按楼层及使用区域均匀布置。

（6）7级（万级）洁净车间采用集中式净化空调系统和分散式净化空调系统。

3净化空调系统设计

净化空调系统的型式应根据洁净厂房的规模、空气洁净度等级和产品生产工艺特点确定。工业建筑洁净厂房的空调系统与一般降温空调较复杂，具有以下特点：（1）送风量大，风机压头高；（2）过滤系统要求高；（3）温湿度控制精度高；（4）正负压差控制严格；（6）新风取值大；（7）净化空调机组组合形式复杂。

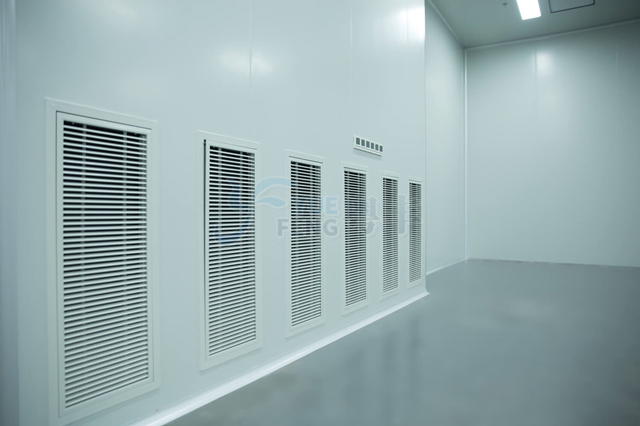

本项目一期7级（万级）洁净车间车间层高较高，采用集中二次回风式净化空调系统，换气次数不少于22次/h，空气处理流程为：室内回风与室外新风混合→粗效过滤→中效过滤→表冷器→加湿器→二次回风→风机→高效过滤→孔板送风口→净化间。工作区气流组织形式为上送下侧回方式，结合每个柱子设回风夹道回风，吊顶设孔板送风口，孔口风速为5m/s，孔板开孔率为10～15%，回风口面风速小于2m/s。利用二次回风系统，减少在同一空调系统中同时加热和冷却。达到节能目的。

本项目二期7级（万级）洁净车间因层高受限，采用新风集中处理（MAU）+风机高效过滤单元（FFU）+干冷盘管（DRYCOIL）净化空调系统，换气次数不少于25次/h。工作区气流组织形式为上送下侧回方式，利用南北两侧内墙回风夹道+中间区域部分结合柱子设回风夹道，进行下侧回风。洁净室内回风经过安装于回风夹道内的干冷盘管进行降温处理、在吊顶送风静压箱内与新风混合、经直流型FFU(高效过滤器风机送风单元)处理后送至净化间内。MAU新风处理机组设置初效、中效、亚高效三级过滤，主要是保护末端HEPA（高效过滤器），减少日常FFU维护。MAU新风处理机组主要负责洁净室湿度的控制，因此对新风的处理更为严格，显得尤为重要，故本次MAU采用了一级表冷+二级表冷+加热段+加湿段+加热段，这样更能精确的控制新风送入温度和湿度。

上述两种方案的组合式空调机组均采用了变频调速措施，两种不同的净化空调系统方案均满足了工艺生产要求。此次设计，对亚高效过滤器和高效过滤器的设计也做出了大

胆的尝试，洁净规范要求亚高效过滤器和高效过滤器宜设置在净化空调系统的末端，但是经过与业主及过滤器厂家充分沟通、探讨和各项性能经济分析，最终将亚高效过滤器和高效过滤器设置在组合式机组末端，这样既能满足净化要求，又利于日常维护，减少运行维护费用。

4结语

对于一个实际空调工程设计而言，所选设计方案的好坏直接影响到整个设计的优劣，是工程设计的关键。由于选定的空气处理方案方案不同，其空气处理过程的计算也不同。

所以在电子厂房空调系统设计中，应综合分析论证，要考虑空调系统运行经济性和适用性，这样才能设计出最佳的组合方式。
