1 工程概况

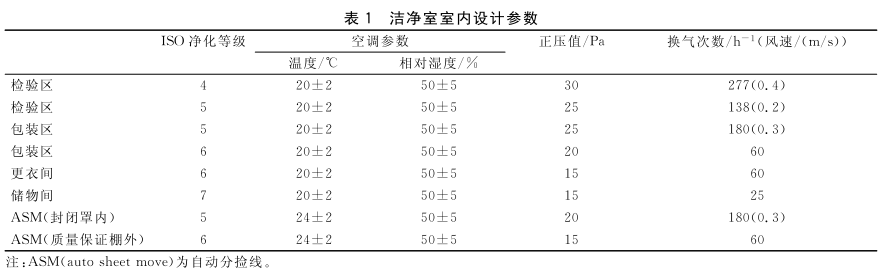

某LCD玻璃基板厂房位于重庆市两江新区,总建筑面积为28763.64㎡,其中舒适性空调面积约为24941.40m2,工艺洁净空调面积为2950.20m2(洁净度分别为ISO 4 ,ISO 5, ISO 6及ISO 7);建筑高度12.3m,洁净室净高6m;厂房功能为后段加工厂房与生产辅助设施。洁净室室内设计参数见表1。
2 空调负荷
按照符合工业智能制造的生产要求,洁净区空调24h运行。 主要运行模式为夏季制冷、冬季供暖及“免费供冷”。空调负荷计算采用DeST模拟运算软件,对建筑进行空调全年逐时动态负荷模拟计算结 果分析。计算设计负荷如下。
洁净区:空调面积2950.20㎡,夏季冷负荷1124.80KW,冬季热负荷362.08kw,冷负荷指标为381W/㎡,热负荷指标123W/㎡。
洁净室位于内区,上部为技术夹层,围护结构负荷占比很小,故全年逐时空调负荷变化主要与新风负荷变化有关。
3 空调冷热源及空调水系统
3.1 空调冷热源
低温水空调系统设计选用 2 台 水冷螺杆式冷水机组(与其他舒适性空调系统共用主机), 每台机组额定制冷量为1140kW,供/回水温度为7℃/12 ℃ 。
中温水空调系统设计选用 2 台 水冷螺杆式冷水机组(与其他舒适性空调系统共用主机), 每台机组额定制冷 量为1413kW,夏季制备中温冷水,供/回水温度为13℃ /18 ℃ 。
低、中温机组最小蒸发器冷水流量为68.11m3/h, 系统总装机容量与估算冷负荷的比值小于1.1。
空调热水系 统,选用1台真空热水燃气锅炉(与其他空调系统共用主机),冬季制备空调热水,供/回水温度为60 ℃/ 50℃,与低温水系统管路合用一套水系统管路。
3.2空调水系统
洁净区空调系统设计为恒温恒湿空调系统。空调水系统划分为低温水(供/回水温度7 ℃/12℃ )、中温水(供/回水温度13 ℃/18℃)和热水(供/回水温度60℃/50℃)系统, 具体功能如下:
1)低温水系统服务于洁净室新风空调机组的深冷盘管、生产区的舒适性空调系统; 2) 中 温水系统服务于洁净室新风空调机组的预冷盘管、干盘管等系统;3)热水系统用于洁净室新风空调机组的深冷盘管及生产区的舒适性空调系统,管道与低温水系统共用。
4 空调风系统
4.1 空气处理方案
以节约投资、减少能耗为目标,应用对室内温度、相对湿度和洁净度3个参数进行独立控制的空气处理方案。3个参数的独立控制不仅调控方便、控制精度高,而且可以降低运行能耗。
1)夏季。室内温度由室内空调系统的冷水供水阀控制,采用 DCC 处理室内热负荷, 以满足室内温度要求,空调供/回水采用供/回水温度为13℃ /18℃的中温水,提高了主机能效,减少了运行费用。该工程洁净室内散湿量很少,湿负荷可忽略不计,通过控制新风的含湿量来调节房间内相对湿度以达到设定要求,新风除湿系统采用两级表冷器(预冷段采用 供/回水温度 为13℃/18 ℃的冷水(充分利用高温冷水), 深冷段采用 供/回水温度为7℃/12 ℃ 的冷水),解决了冷冻除湿的再热问题,最大程度地减少了能耗。室内洁净度由设于吊顶的层流罩控制。
2)冬季。新风采用供/回水温度为60℃/50℃的热水预热,喷淋等焓加湿,室内洁净度由设于吊顶的FFU控制。
