工程概况

肇庆市某食品厂空调通风安装工程，包括生产车间四层厂房和宿舍楼部分空调工程。其中宿舍楼部分采用分体空调：生产车间四层厂房采用中央空调系统，厂房建筑面积32768㎡，每层建筑面积8192㎡。空调系统分为工艺空调（含洁净空调、高温冷库空调、 加工车间空调）， 普通中央空调（含水冷柜机）和通风、分体空调。其中工艺空调主要分布在厂房一层、三层和四层相对比较集中区域。

食品厂房工艺空调设计参数分析

室外设计参数：肇庆地区夏季大气压101.15kpa，空气调节设计干球温度 34.2℃，湿球温度27.8℃，相对湿度65％，绝对含湿量 23g/kg，室外焓值93kj/kg。

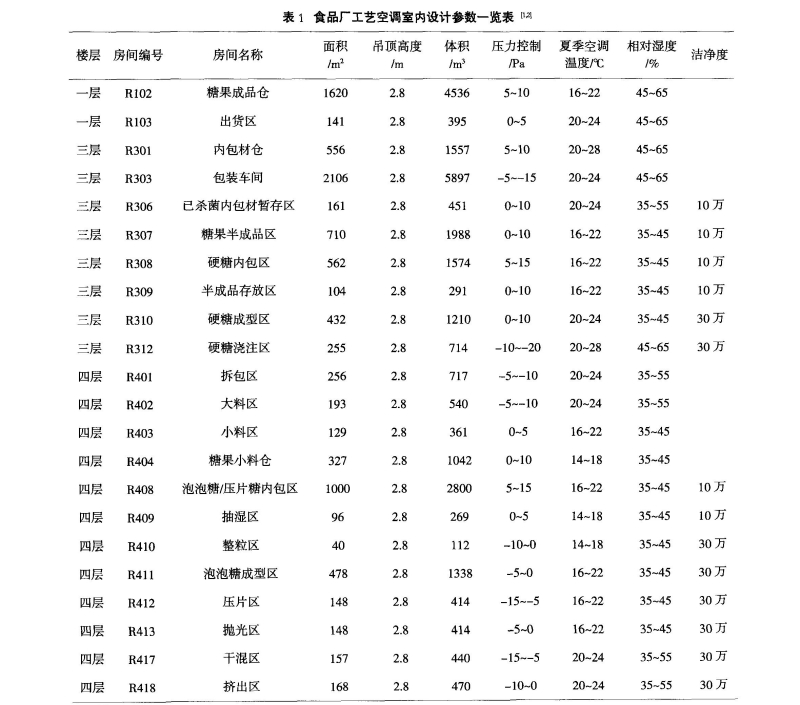

从表1可以看出。除四层抽湿区（房间编号R404）96㎡。整粒区（R410）40㎡。糖果小料间（R403）327㎡，室内空调参数要求干球温度14℃～18℃，相对湿度35％～45％外（采用转轮除湿）；室内空调参数要求干球温度16℃～22℃，相对湿度35％～45％或45％～55％的区域共计4899㎡：室内空调参数要求干球温度20℃～24℃，相对湿度35％～45％或 45％～65％的区域共计3614㎡。因此在整个工艺空调设计中，室内干球温度22℃，相对湿度45％是一个关键点，关系到95％恒温恒湿区域的空调选择。下面就这几个典型区域的室 内参数作为对象进行湿负荷处理状态点分析。　

冷冻除湿空调湿负荷处理状态点分析

1典型区域室内湿负荷处理设计计算

（1）典型状态点1室内湿负荷处理设计计算

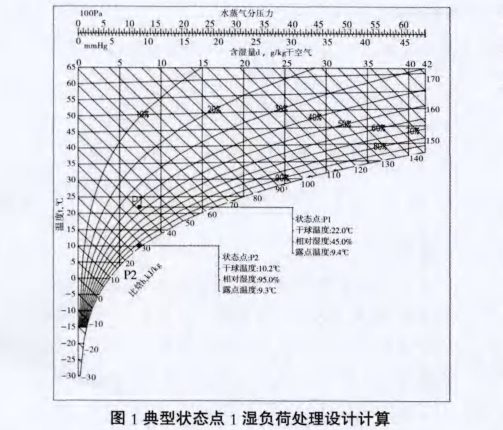

室内湿负荷的处理包括新风湿负荷处理和室内一次回风湿负荷处理，根据空调负荷设计软件计算，结果见图1，图中Ｐ1为室内空调状态点（干球温度为22℃，相,对湿度45％），Ｐ2为空调处理机械露点．从图1可知：干球温度为10.2℃，相对湿度95%。

（2）典型状态点2室内湿负荷处理设计计算

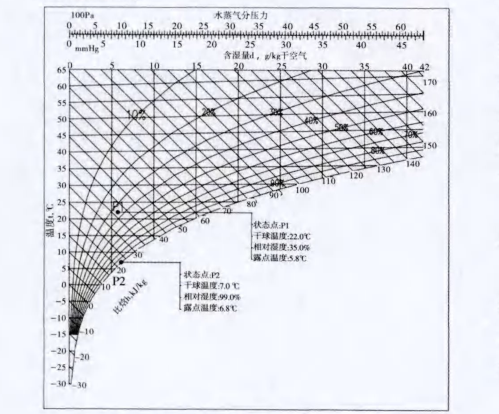

室内湿负荷的处理包括新风湿负荷处理和室内一次回风湿负荷处理，根据空调负荷设计软件计算，结果见图2，图中P1为室内空调状态点（干球温度为22℃，相对湿度35%），P2为空调处理机械露点，从图2可知：干球温度为7℃，相对湿度99%。

（3）典型状态点2室内湿负荷处理设计计算

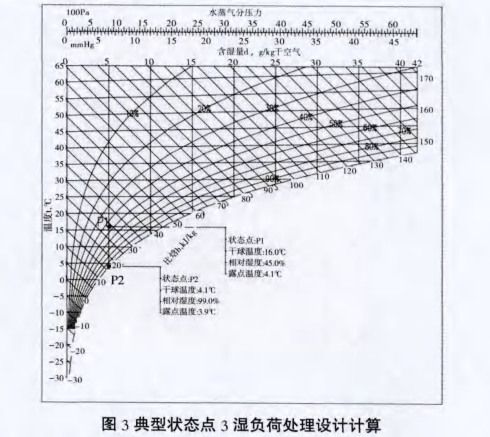

室内湿负荷的处理包括新风湿负荷处理和室内一次回风湿负荷处理，根据空调负荷设计软件计算，结果见图3，图中P1为室内空调状态点（干球温度16℃，相对湿度45%），P2为空调处理机械露点，从图3可知：干球温度为4.1℃，相对湿度99%。

2 分析说明

通过上述焓湿图的分析可知，若采用室内温度16摄氏度，相对湿度45%作为室内空调状态点，对应空调处理机械露点为4.1℃，而中央空调冷冻水供水最低水温只有7℃，不可能使空调机器露点达到4.1℃，因此原设计仅采用普通的AHU空气处理机组的单纯的冷冻除湿无法使本工艺空调工况达到设计值。经过综合分析考虑，可通过采用在AHU空气处理机组内家装转轮除湿机对空气进行除湿处理，使空气的空调机器露点升高，实现设计要求。
